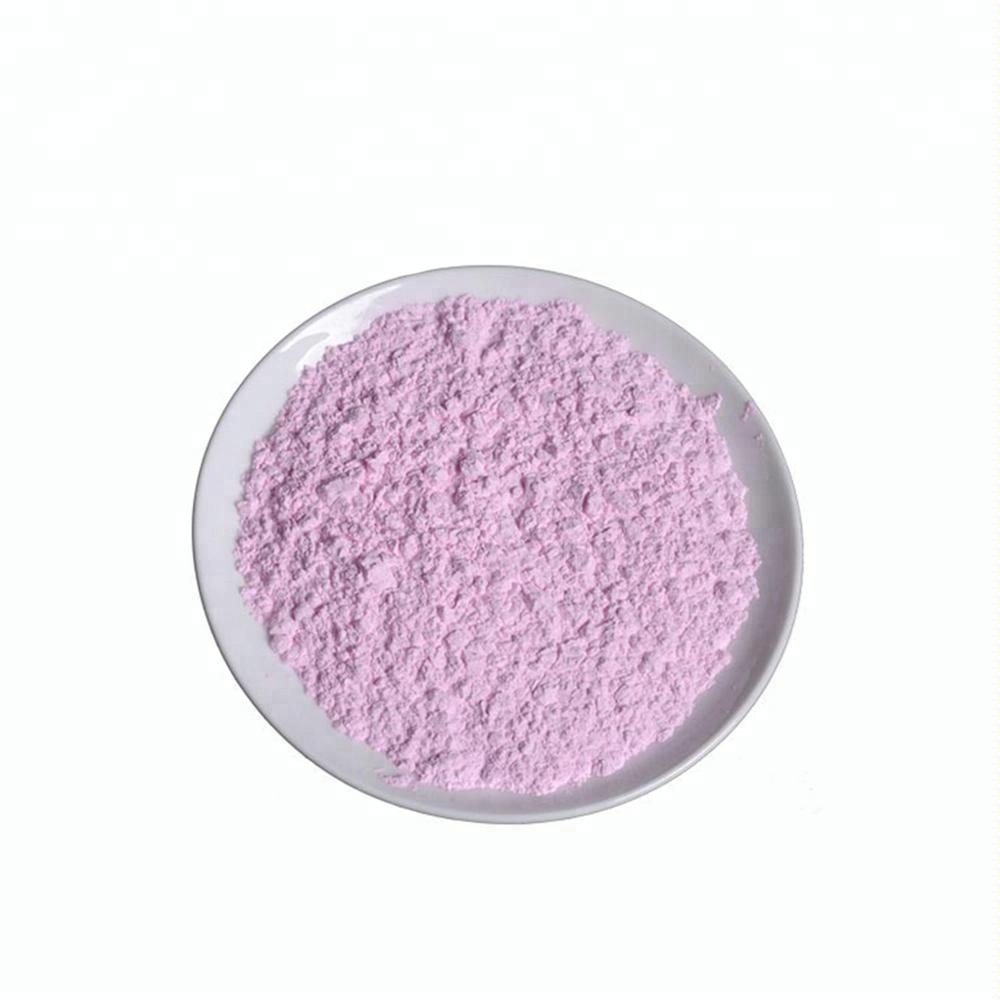

Как определить размер оксида эрбия для оптических материалов?

Использование оксидов редкоземельных элементов для оптического производства сопряжено с невероятно высокими ставками. Если вы выберете неправильные параметры, вы рискуете сильно рассеять свет, снизить эффективность люминесценции и, в конечном итоге, дорогостоящую браковку партии. В этой специализированной области определение размеров выходит далеко за рамки простого расчета объемов закупок. Это требует точного определения точного физического распределения частиц по размерам (PSD), уровней химической чистоты и концентраций легирующих примесей, необходимых для вашей конкретной оптической матрицы. Неспособность контролировать эти микроскопические переменные часто снижает макроскопическую оптическую прозрачность.

Это руководство предоставляет инженерам-оптикам и группам закупок научно обоснованную основу для безопасного выбора и поиска этих материалов. Вы узнаете, как сбалансировать требования к оптическим характеристикам и материальные ограничения. Мы также рассмотрим, как правильно оценить надежность цепочки поставок. К концу этого руководства вы будете точно знать, как адаптировать эти критически важные входные сигналы для безупречных оптических приложений.

Ключевые выводы

• Размер частиц диктует ясность: порошков микронного размера достаточно для обесцвечивания стекла в объеме, но наноразмерный оксид эрбия имеет решающее значение для современной оптической керамики, поскольку позволяет минимизировать потери от рассеяния.
• Чистота напрямую влияет на эффективность. Следовые примеси переходных металлов должны поддерживаться строго ниже допустимых пороговых значений (часто требуется чистота ≥99,99%), чтобы предотвратить гашение флуоресценции в лазерных приложениях.
• Последовательность поставщиков имеет решающее значение: оценка Поставщик оксида эрбия требует не ограничиваться первоначальными спецификациями и требовать строгих сертификатов анализа (COA) от партии к партии, чтобы обеспечить долгосрочную стабильность производства.

Влияние характеристик оксида эрбия на оптические характеристики

Передовые оптические материалы в значительной степени зависят от стабильных переходов атомной энергии. Такие устройства, как волоконные усилители, легированные эрбием (EDFA), твердотельные лазеры и специализированные фильтры, зависят от иона Er3+. Этот ион постоянно излучает свет с длиной волны 1,54 мкм. Вы полагаетесь на это специфическое излучение для телекоммуникаций и безопасных для глаз медицинских лазеров. Однако вы не можете просто смешать сырые порошки с расплавом стекла или керамики и ожидать идеальных результатов.

Реалии реализации быстро обнажают плохо заданные материалы. Когда физические и химические свойства не соответствуют основной матрице, происходит агломерация. Частицы слипаются во время обработки. Это скопление приводит к неравномерному легированию оптической среды. Неравномерное легирование создает локализованные оптические дефекты, непредсказуемые показатели преломления и фатальную потерю сигнала.

Чтобы избежать этих неудач, вы должны определить строгие критерии успеха. Оптимальный Характеристики оксида эрбия требуют тонкого баланса. Вы должны максимизировать оптическую активность, такую ​​как люминесценция и поглощение, обеспечивая при этом плавную интеграцию матрицы. Порошок должен прекрасно растворяться в расплавах стекла. В керамике он должен обеспечивать равномерное спекание. Достижение этого баланса требует контроля размера частиц, морфологии и химической чистоты на детальном уровне.

Определение оптимального размера частиц (нано или микрон)

Выбор правильного размера частиц существенно определяет, как порошок будет вести себя во время производства. Вам придется выбирать между традиционными порошками микронного размера и высокотехнологичными наноразмерными альтернативами. Каждый профиль размера предлагает определенные преимущества и определенные проблемы интеграции.

Порошки микронного размера обычно составляют от 1 до 10 мкм. Они служат отраслевым стандартом для обычных приложений.

• Лучше всего подходит для: производства стандартного стекла, окраски, обесцвечивания и выращивания объемных кристаллов.
• Преимущество: с этими порошками значительно легче обращаться. Они производят меньше пыли в воздухе. Их производство также обходится дешевле. Кроме того, они надежно диспергируются в высокотемпературных расплавах стекла без сложных протоколов смешивания.

Наноразмерные порошки имеют размер менее 100 нм. Они открывают передовые оптические возможности, но требуют строгого контроля обработки.

• Лучше всего подходит для: прозрачной керамики, тонкопленочных оптических покрытий и современных фотонных интегральных схем.
• Преимущество: наночастицы обеспечивают огромную удельную поверхность. Такая большая площадь поверхности способствует быстрому и равномерному легированию во время твердофазных реакций. Что еще более важно, субволновые размеры частиц резко уменьшают рэлеевское рассеяние в спеченной керамике. Это создает очень прозрачный конечный продукт.
• Учет риска: нанопорошки обладают высокой поверхностной энергией. Они очень склонны к сильной агломерации. Вы не можете просто свалить их в смесь. Вы должны указать обработку поверхности или использовать передовые методы ультразвуковой дисперсии. Оценка Изготовленный на заказ оксид эрбия требует от вас убедиться, что производитель может контролировать риск агломерации.

В следующей сравнительной таблице показаны основные различия между микронными и нанопрофилями, которые помогут вам стандартизировать подход к определению размеров.

Параметр	Микронный размер (1–10 мкм)	Наноразмерный (<100 нм)
Основное приложение	Стекло плавится, обесцвечивается.	Прозрачная керамика, фотоника
Как справиться с трудностями	Низкий (стандартное смешивание)	Высокий (требуется строгая дисперсия)
Рассеяние риска	Умеренный (растворяется в расплаве)	Низкий (субволновый размер)
Тенденция к агломерации	Низкий	Очень высокий

Определение уровней чистоты: баланс оптических требований и стоимости

Чистота, возможно, является наиболее важным химическим параметром для активных оптических материалов. Микропримеси разрушают люминесценцию. Такие элементы, как железо, медь, неодим и диспрозий, действуют как фатальные центры тушения. Когда эти примеси находятся вблизи иона Er3+, они крадут его энергию возбуждения. Вместо того, чтобы испускать фотоны с длиной волны 1,54 мкм, материал выделяет энергию в виде бесполезного тепла. Это явление, известное как тушение флуоресценции, снижает эффективность лазера.

Вы должны выбрать правильную матрицу чистоты в зависимости от вашего конечного применения. Завышение чистоты приводит к пустой трате денег, а занижение гарантирует оптический отказ.

Стандартная чистота 3N (99,9%) идеально подходит для пассивных приложений. Если вы производите косметическое цветное стекло или выполняете базовое обесцвечивание, 3N обеспечивает превосходные результаты. Незначительные примеси, присутствующие на этом уровне, не оказывают заметного влияния на объемные оптические свойства стандартного стекла.

Однако чистота от 4N до 5N (от 99,99% до 99,999%) абсолютно не подлежит обсуждению для активной фотоники. Когда вы исходите оптические материалы оксид эрбия для телекоммуникационных волоконных усилителей или медицинских лазеров требуют сверхвысокой чистоты. Даже несколько частей на миллион железа могут вдвое снизить усиление сигнала оптоволоконного усилителя.

Применяйте строгую логику рентабельности инвестиций в свою стратегию закупок. Посоветуйте своим сотрудникам не задавать слишком высокие требования к чистоте неактивного конструкционного стекла, чтобы контролировать затраты на закупки. И наоборот, поддерживайте бескомпромиссные базовые параметры 5N для любого применения, связанного с лазерным излучением или усилением сигнала.

Рекомендации по выбору размеров и легированию для конкретных приложений

Различные оптические матрицы требуют разных подходов к размеру частиц и концентрации легирования. Вы не можете использовать универсальную спецификацию. Адаптируйте свои требования к конкретной физике вашего производственного процесса.

1. Волоконные усилители, легированные эрбием (EDFA): для EDFA требуются материалы сверхвысокой чистоты. Вы должны указать точный стехиометрический размер, чтобы предотвратить кластеризацию ионов. Когда ионы эрбия группируются слишком близко друг к другу в матрице кремнезема, возникают потери при апконверсии. Один ион передает свою энергию соседу, в результате чего оба выходят из желаемого состояния эмиссии. Точное наноразмерное легирование обеспечивает равномерное пространственное распределение, максимизируя оптическое усиление.
2. Обесцвечивание стекла. Необработанное стекло часто содержит примеси железа, которые создают нежелательный зеленый оттенок. Вы используете эрбий, чтобы нейтрализовать этот цвет. Материал придает легкий розоватый оттенок, который оптически нейтрализует зеленый цвет. Для этого процесса лучше всего подойдет практическая микронная калибровка. Вам понадобится стандартный порошок промышленного качества, который быстро растворяется в печи. Вы должны рассчитать точный весовой процент легирования, исходя из базового содержания железа в кварцевом песке.
3. Прозрачная оптическая керамика. Производство прозрачной керамики требует самых строгих требований к порошкам. Вам нужны высокореактивные, неагломерированные порошки-прекурсоры. Вы должны обеспечить строгий контроль D50 (среднего размера частиц). Если частицы слишком сильно различаются по размеру, керамика задерживает микроскопические поры во время спекания. Эти поры сильно рассеивают свет. Точная калибровка позволяет материалу достичь полной теоретической плотности на этапе высокотемпературного прессования.

Как оценить поставщика оксида эрбия для коммерческого внедрения

Переход от лабораторного прототипирования к коммерческому производству сопряжен со значительными рисками в цепочке поставок. Для оценки поставщика требуется гораздо больше, чем просто чтение одной маркетинговой брошюры. Вы должны глубоко изучить их инфраструктуру контроля качества.

Во-первых, внимательно проверьте соответствие между партиями. Один идеальный образец ничего не значит в долгосрочном производстве. Вы должны запросить исторические данные сертификата анализа (COA). Обеспечьте строгий статистический контроль над показателями распределения частиц по размерам (PSD) за несколько месяцев. Убедитесь, что элементы перехода следа остаются ниже пороговых значений гашения. Если их показатели сильно колеблются между партиями, ваша оптическая производительность пострадает.

Затем оцените их истинные возможности настройки. Стандартные порошки из каталога редко подходят для передовых запатентованных процессов. Вам нужно знать, могут ли они предоставить именно то, что вам нужно. Могут ли они регулировать температуру прокаливания, чтобы изменить реакционную способность порошка? Могут ли они достичь индивидуальных показателей размера D10, D50 и D90? Предлагают ли они специальные средства контроля влажности для предотвращения загрязнения гидроксилом? Опытный партнер подберет порошок, соответствующий вашему конкретному профилю спекания или плавления.

Наконец, изучите безопасность и соответствие цепочки поставок. Редкоземельные материалы несут в себе присущие геополитические риски. Составьте карту, где ваш поставщик получает сырье. Убедитесь, что они соответствуют международным стандартам, таким как REACH и RoHS, особенно если вы экспортируете оптические компоненты по всему миру. Оцените их стабильность во времени. Вы должны гарантировать, что они смогут масштабировать свою продукцию в соответствии с потребностями вашего промышленного производства без ущерба для качества.

Соблюдая эти стандарты, вы гарантируете, что каждая партия оксид эрбия безупречно интегрируется в вашу производственную линию.

Заключение

Выбор размера оксида эрбия — это многоплановое инженерное решение. Вы должны сбалансировать показатели физических частиц, строгие пределы химической чистоты и долгосрочную надежность поставщика. Выбор неправильного размера частиц приводит к серьезному рассеянию. Игнорирование следовых примесей снижает эффективность люминесценции из-за тушения флуоресценции. Отсутствие аудита цепочки поставок приводит к непредсказуемым результатам производства.

Примите незамедлительные меры для обеспечения безопасности вашего оптического производства. Проанализируйте текущий уровень отказов оптических материалов уже сегодня. Определите, связаны ли проблемы рассеяния или гашения света с недавними партиями материала. После того как вы определите точные виды отказов, запросите подробную техническую консультацию или образец с точными характеристиками у проверенного поставщика. Ужесточение требований к материалам сейчас навсегда повысит конечные оптические характеристики.

Часто задаваемые вопросы

Вопрос: Каков стандартный размер частиц для обесцвечивания стекла?

Ответ: Обычно от 1 до 5 микрон. Порошки этого диапазона размеров легко и равномерно растворяются в стандартных расплавах стекла. Они обеспечивают превосходную нейтрализацию цвета без серьезных осложнений при обращении и рисков агломерации, связанных с наноразмерными порошками.

Вопрос: Как содержание влаги влияет на оксид эрбия в оптическом производстве?

Ответ: Оксид эрбия слегка гигроскопичен, то есть поглощает влагу из воздуха. Избыточная влага приводит к введению гидроксильных (-ОН) групп в матрицу стекла. Эти гидроксильные группы действуют как мощные центры тушения, которые сильно тушат люминесценцию на критической длине волны 1,5 мкм.

Вопрос: Могу ли я запросить нестандартное распределение частиц по размерам?

О: Да, надежные поставщики предлагают индивидуальные средства контроля фрезерования или осаждения. Они могут точно подобрать размер D50 и удельную поверхность (BET) в соответствии с вашими требованиями к профилю спекания, плавления или легирования.
